Modbus 本机主从站联调

无需 PLC,在本机建立 TCP 主站与从站并读取保持寄存器。

浏览全部手册
本页目录

建立模拟从站

新增“Modbus TCP 从站”,监听 127.0.0.1:15020,从站 ID 设为 1。使用协议地址(0 基);确保保持寄存器数据区包含地址 0 和 1,例如起始 0、数量 100。保存并打开。

15020 是本教程自选端口,用于避免占用系统或现有 502 服务。主从两端必须一致。

建立主站

新增“Modbus TCP 主站”,目标为 127.0.0.1:15020,从站 ID 同为 1。保存并打开。进入读取请求所在视图,找到“临时读取”。

功能码      FC03 读取保持寄存器
从站 ID     1
起始地址    0
数量        2

点击“读取一次”,应出现读取成功和两个寄存器值。初值以从站当前数据区为准,不预设设备一定返回某个业务值。

修改值再读取

在从站“完整数据区”找到保持寄存器地址 0,修改模拟值并保存。回到主站再读一次,核对结果是否变化。

这验证了 TCP 连接、Modbus 请求、从站数据区和响应解析。它不代表真实 PLC 的地址表或字节序也相同。

成功标准与常见偏差

完成一次读取还不够:修改从站地址 0 的模拟值,例如设为 123,再用 FC03 从地址 0 读取 2 个寄存器。第一个原始寄存器应为 123;业务数据点若配置缩放或字节序,显示值可能不同,应先核对原始寄存器。

现象 先检查
连接失败 从站是否已打开、15020 是否被占用、主站目标是否一致
超时或无响应 主从两端从站 ID 是否都是 1,以及是否选错 TCP/RTU 类型
非法地址 FC03 对应保持寄存器;数据区是否覆盖 0 和 1
读数与设备手册不同 本例使用 0 基协议地址;先确认 40001 等显示编号到协议地址的映射
模拟值已改,结果没变 保存从站修改后重新读取,核对当前端点、请求地址与原始返回值

本轮只在自己的本机模拟从站中修改数据。结束时停止主站轮询并关闭主站,再关闭模拟从站。

接着配置业务数据

重复读取使用请求组与轮询;寄存器转换成温度或状态使用数据点;回看曲线使用数据趋势。

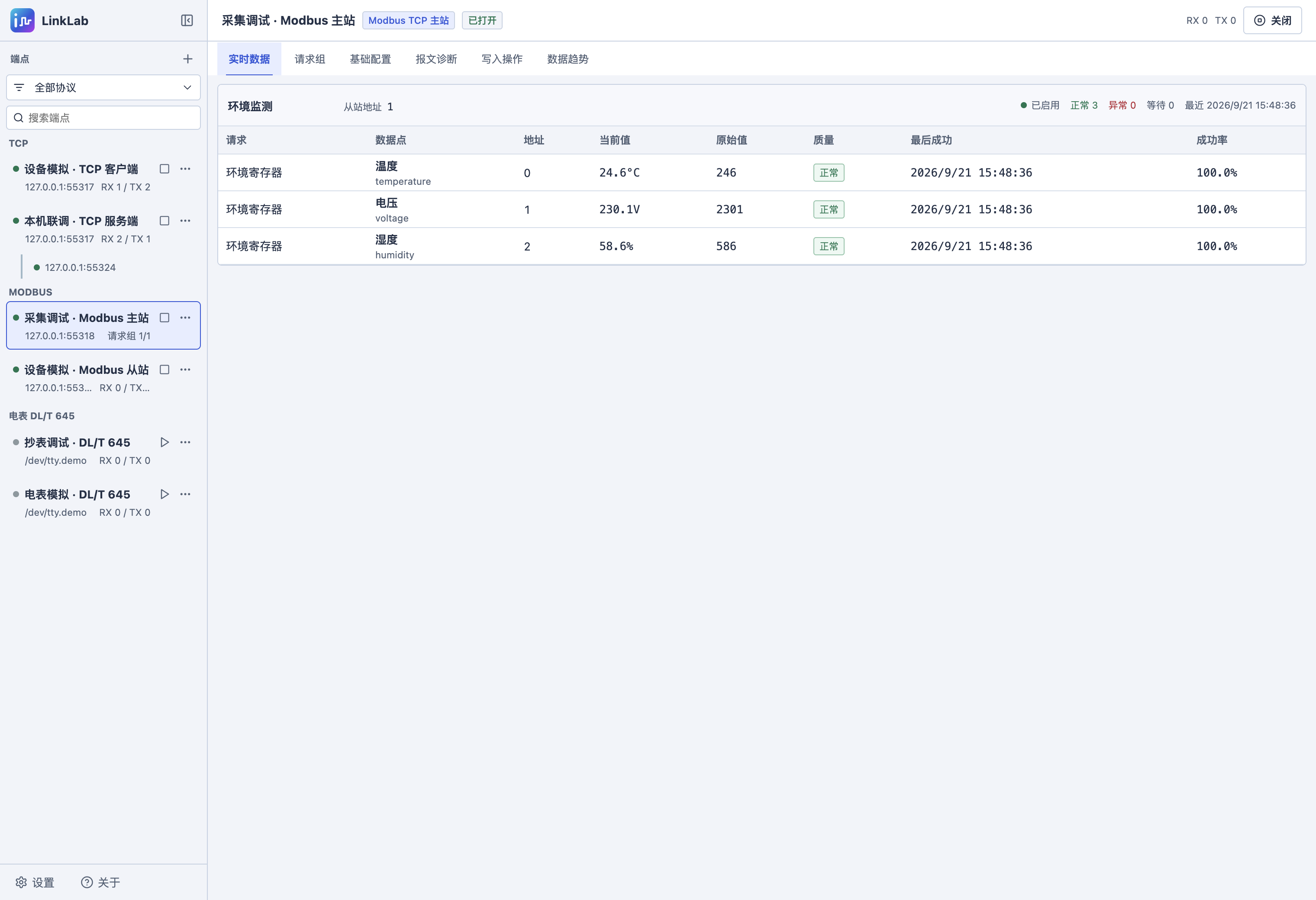

从本机模拟从站真实读取寄存器 246、2301、586,按 0.1 缩放显示温度、电压和湿度。
